斷路器熒光光纖測溫系統應用
斷路器觸頭溫度監測是保障電力系統安全運行的關鍵技術。本文系統闡述斷路器發熱故障的成因機理、傳統測溫手段的技術瓶頸、熒光光纖測溫技術的獨特優勢、斷路器測溫系統的工程實施方案，以及溫度在線監測在斷路器狀態評估中的重要作用，為電力企業提供科學的斷路器溫度管理技術方案。
斷路器觸頭為什么會發熱
斷路器發熱的主要原因
斷路器在電力系統中承擔著電路通斷和保護的重要功能，其觸頭部位是最容易產生過熱的關鍵部件。斷路器觸頭發熱的根本原因是接觸電阻的存在，當大電流流經觸頭時，接觸電阻會產生焦耳熱。新投運的斷路器觸頭接觸良好，接觸電阻較小，但隨著分合閘操作次數的增加，觸頭表面會出現電弧燒蝕、機械磨損、氧化膜形成等現象，導致接觸電阻逐漸增大。觸頭壓力不足也是重要原因，當觸頭彈簧老化或傳動機構磨損時，觸頭壓力下降，接觸面積減小，接觸電阻顯著增加。
斷路器過熱會造成什么后果
斷路器觸頭溫度過高會帶來嚴重的安全隱患和設備損壞風險。首先是觸頭表面進一步氧化和燒蝕，形成惡性循環——溫度升高加劇氧化，氧化使接觸電阻增大，電阻增大又推高溫度。當觸頭溫度超過100℃時，氧化速度會急劇加快。其次，高溫會導致觸頭周圍的絕緣材料老化變質，絕緣強度下降，增加短路和接地故障的概率。更嚴重的情況是觸頭熔焊，即觸頭表面局部熔化后粘連在一起，導致斷路器無法正常分閘，失去保護功能。統計顯示，斷路器故障中約50%與觸頭過熱直接相關。
哪些斷路器部位需要測溫
斷路器溫度監測的重點部位主要集中在動靜觸頭接觸區域。對于真空斷路器，需要監測真空滅弧室兩端的導電桿，這是觸頭溫度傳導到外部的關鍵位置。對于SF6斷路器，觸頭位于氣室內部，通常在進出線端的導電連接處安裝測溫點。高壓斷路器的母線側接線端子和負荷側接線端子也是重要的測溫部位，這些連接處同樣存在接觸電阻。對于框架式斷路器和塑殼斷路器，進出線端子的螺栓連接處、觸頭組件都應納入溫度監測范圍。每個斷路器的三相觸頭都需要獨立監測，因?yàn)槿嘭?fù)載不平衡或觸頭狀態差異可能導致不同相溫度表現不一。
斷路器常規測溫方法存在的問題
紅外測溫能測準斷路器溫度嗎
紅外測溫儀是目前斷路器溫度檢測的常用工具,但這種方法在實際應用中存在諸多局限。對于真空斷路器和SF6斷路器，觸頭位于密封的滅弧室內部，紅外測溫儀根本無法直接測量觸頭溫度，只能測量外殼或?qū)щ姉U表面溫度，而表面溫度與觸頭實際溫度往往存在較大偏差。紅外測溫依賴人工定期巡檢，檢測頻率低，通常每周或每月檢測一次，無法實現連續監測，可能錯過溫度異常突變的關鍵時刻。此外，紅外測溫受環境因素影響大，測量距離、角度、環境溫度、空氣濕度都會影響測量結果，測量誤差可達5℃甚至更高。
無線測溫裝置可靠嗎
近年來出現了一些無線測溫裝置用于斷路器溫度監測，通過無線信號傳輸溫度數據。但這類裝置普遍采用電池供電，電池壽命成為制約因素，通常2-3年需要更換電池，維護工作量大。采用CT取電的無線測溫裝置依賴于負載電流，當斷路器輕載或空載運行時可能無法正常工作。更重要的是，無線測溫裝置的傳感器通常是熱敏電阻或熱電偶，屬于金屬導體，在高壓環境下存在放電風險，安全性存疑。無線信號傳輸還可能受到電磁干擾，在強電磁環境下通信可靠性難以保證。
示溫漆和示溫貼能滿足需求嗎
部分?jǐn)嗦菲鞑捎檬緶仄峄蚴緶刭N進行溫度監測，這是最原始的測溫方式。示溫漆和示溫貼只能提供定性的溫度判斷，無法給出精確的溫度數值，不能滿足精細化管理和狀態評估的需要。這些材料是一次性使用的，變色后無法恢復，需要重新涂刷或粘貼，無法實現連續監測和溫度歷史記錄。巡檢人員需要近距離觀察示溫材料的狀態，在帶電設備上操作存在安全風險。對于戶外斷路器，示溫材料還會受到風吹雨淋日曬的影響，可靠性進一步降低。
熒光光纖測溫技術解決斷路器測溫難題
熒光光纖測溫系統如何工作
熒光光纖測溫系統采用先進的光學測溫原理，專門適用于高壓電氣設備的溫度監測。光纖探頭的端部涂覆有稀土熒光材料，當特定波長的激發光通過光纖傳輸?shù)教筋^端部時，熒光材料受激發產生熒光輻射。熒光的衰減時間與溫度之間存在嚴格的對應關系，通過精密測量熒光衰減時間就能準確計算出溫度值。整個斷路器測溫過程完全基于光信號，不涉及任何電信號轉換，這是熒光光纖測溫技術的本質特征。測溫主機通過分析返回的熒光信號，實時計算并顯示斷路器觸頭溫度。
光纖測溫為什么適合斷路器
熒光光纖測溫系統在斷路器溫度監測應用中具有無可比擬的技術優勢。最核心的優勢是絕對安全，光纖由石英玻璃制成，是完全的絕緣體，可以直接安裝在高壓斷路器的觸頭引出端而不會引起任何放電或短路問題，徹底消除了金屬傳感器的安全隱患。抗電磁干擾能力極強，斷路器分合閘時會產生強烈的電磁暫態，但光纖測溫系統完全不受影響，測量精度始終保持穩定。光纖探頭體積極小，直徑僅1-3毫米，重量輕，安裝后不影響斷路器的機械特性和電氣性能。
斷路器光纖測溫系統技術參數
熒光光纖測溫系統的測量精度達到±1℃以內，完全滿足斷路器溫度監測的精度要求，能夠準確識別觸頭接觸狀態的細微變化。測量溫度范圍為-40℃至150℃，覆蓋斷路器從環境溫度到極端過熱的所有溫度區間。響應時間小于1秒，能夠?qū)崟r(shí)跟蹤斷路器負載變化時的溫度響應，及時捕捉異常溫升。光纖材料耐高溫、耐腐蝕、抗老化，使用壽命長達20年以上，與斷路器設備壽命相當，實現”一次安裝，長期使用”。系統可實現全天候連續在線監測，自動記錄溫度歷史數據，為斷路器狀態評估提供數據支撐。
斷路器需要安裝幾個光纖探頭
熒光光纖測溫系統中每個光纖探頭對應監測一個具體的溫度測點，這是點對點的精確測溫方式。對于三相斷路器，每相都需要獨立安裝光纖探頭，確保三相溫度都得到準確監控。一臺典型的高壓斷路器通常需要配置6個光纖測溫探頭，即母線側三相各1個，負荷側三相各1個。對于雙斷口斷路器，每個斷口的進出線端都需要安裝探頭，測點數量會相應增加。低壓框架斷路器根據額定電流大小，可配置3-6個測溫探頭。這種配置確保斷路器所有關鍵發熱部位都在監控之中，不留測溫死角。
斷路器熒光光纖測溫系統實施方案
斷路器測溫系統包含什么設備

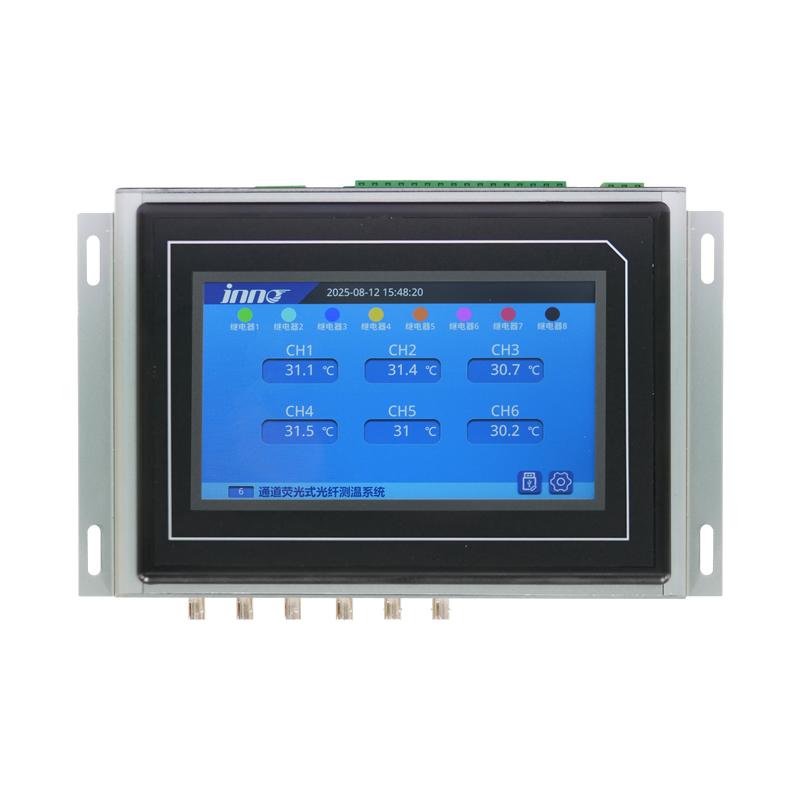

完整的斷路器熒光光纖測溫系統由多個部分組成，形成一套完整的監測方案。核心部件是安裝在斷路器觸頭引出端或連接處的熒光光纖探頭，這是溫度信息采集的第一線。光纖傳輸線將探頭與測溫主機連接,光纖具有良好的柔韌性,可以適應斷路器柜體內的復雜布線環境。測溫主機內置光電轉換模塊和信號處理單元,負責產生激發光、接收熒光信號、計算溫度值。顯示終端實時顯示各測點溫度,以數字和曲線形式直觀呈現,具備溫度歷史數據記錄和趨勢分析功能。通信接口支持RS485、以太網等方式,可將斷路器溫度數據上傳至變電站監控系統或配電自動化系統。
斷路器光纖探頭怎么安裝
熒光光纖探頭在斷路器上的安裝是測溫系統實施的關鍵環節,需要根據斷路器類型采取不同方法。對于真空斷路器,光纖探頭通常安裝在真空滅弧室兩端的導電桿上,采用專用的抱箍或夾具將探頭固定,探頭感溫端緊貼導電桿表面,確保準確測量觸頭溫度的傳導值。SF6斷路器的光纖探頭安裝在進出線端的銅排連接處,可以使用絕緣綁帶固定或通過連接螺栓壓緊。框架式斷路器的探頭安裝在觸頭組件附近的母排上,注意避開機械運動部件。所有光纖布線必須注意彎曲半徑大于30毫米,避免光纖折斷導致信號中斷。光纖穿出斷路器柜體時使用密封接頭,防止灰塵和濕氣進入。
斷路器測溫系統如何調試
斷路器熒光光纖測溫系統安裝完成后需要進行系統調試和參數設置。首先檢查所有光纖探頭的安裝牢固性,確保探頭不會因斷路器振動而松動脫落。通電后逐一檢查每個測溫通道是否正常工作,能否正確讀取溫度數值。對比三相溫度是否基本一致,在相同負載條件下三相溫差應小于5℃,如果某相溫度明顯偏高需要檢查探頭安裝位置和接觸狀況。設置溫度報警閾值,斷路器觸頭溫度一般建議一級報警設為75℃,二級報警設為85℃,緊急報警設為95℃,具體閾值可根據斷路器額定電流和環境溫度調整。校準系統時鐘,測試數據上傳功能,確認斷路器溫度數據能夠正常傳輸?shù)奖O(jiān)控后臺。
不同類型斷路器測溫方案差異
不同電壓等級和類型的斷路器,光纖測溫系統的配置方案存在差異。高壓真空斷路器(10kV-35kV)通常每相配置2個光纖探頭,分別監測母線側和負荷側,共6個測點。高壓SF6斷路器由于觸頭深藏在氣室內,光纖探頭安裝在氣室外部的導電連接處,每相至少1個探頭。特高壓斷路器(110kV及以上)由于斷口較多,每個斷口都需要配置測溫點,測點總數可達12-24個。低壓框架斷路器(400V-690V)的光纖探頭直接安裝在銅排連接處,通常配置3-6個測點。戶外斷路器的光纖和設備需要具備防水防塵性能,保護等級應達到IP65以上。
斷路器光纖測溫系統應用效果
光纖測溫如何發現斷路器觸頭故障
某220kV變電站母聯斷路器配置了熒光光纖測溫系統,對三相觸頭進行連續監測。在連續三個月的運行中,光纖測溫系統記錄顯示B相觸頭溫度呈持續上升趨勢,從初期的68℃逐漸升至82℃,而A相和C相溫度保持在65℃左右。溫度趨勢分析曲線清晰地反映了這一異常變化。運維人員根據熒光光纖測溫系統的預警信息,安排停電檢修。檢修時發現B相動觸頭表面有明顯的電弧燒蝕痕跡,觸頭表面不平整,接觸面積減小導致接觸電阻增大。更換觸頭組件后,該相溫度恢復正常,與其他兩相溫度一致。這次成功預警避免了可能發生的斷路器觸頭熔焊故障。
光纖測溫輔助斷路器檢修決策
某工業企業10kV配電系統有15臺真空斷路器,全部安裝了熒光光纖測溫系統。通過分析各斷路器的溫度數據,運維人員發現3臺斷路器的觸頭溫度明顯高于其他同類設備,在相同負載條件下溫度高出8-10℃。進一步查詢這3臺斷路器的運行檔案,發現它們的分合閘操作次數已接近或超過規定的檢修周期。基于光纖測溫系統提供的客觀數據,企業調整了檢修計劃,優先安排這3臺斷路器進行觸頭維護,而溫度表現正常的斷路器繼續運行。這種基于狀態的檢修策略既保證了設備安全,又避免了不必要的停電檢修,提高了供電可靠性和檢修效率。
光纖測溫評估斷路器容量裕度
某數據中心配電室的主進線斷路器額定電流2000A,實際負載約1600A,負載率達80%。配電管理人員擔心夏季空調負荷增加后斷路器是否能夠安全運行。安裝斷路器熒光光纖測溫系統后,在實際負載1600A時監測到觸頭溫度為72℃。根據溫度與負載的關系,技術人員分析認為即使負載增加到1800A,觸頭溫度也不會超過85℃的安全限值。光纖測溫系統提供的數據支持使管理人員對斷路器的容量裕度有了清晰認識,在后續負載增長時也能科學決策,避免盲目增容造成投資浪費。
斷路器測溫系統運維管理
斷路器測溫系統日常檢查要點
斷路器熒光光纖測溫系統雖然具有高可靠性,但日常檢查仍然必要。每天應查看測溫顯示終端,檢查所有斷路器測點溫度是否在正常范圍內,是否有報警信息。每周進行一次系統功能檢查,確認各測點數據實時刷新,通信狀態正常,報警功能有效。每月對斷路器溫度數據進行統計分析,生成溫度報表,對比不同斷路器的溫度水平,識別溫度異常設備。定期檢查光纖連接器狀態,確保連接牢固,接頭清潔。對于戶外斷路器,還需檢查光纖和設備的防水密封性能,防止潮氣侵入影響系統工作。
斷路器溫度異常如何判斷
準確判斷斷路器溫度是否異常需要綜合多方面因素。首先看溫度絕對值,一般情況下斷路器觸頭溫度不應超過環境溫度50℃,如果環境溫度30℃而觸頭溫度達到85℃,說明發熱嚴重。其次看三相平衡,正常情況下三相溫度應該基本一致,溫差一般不超過5℃,如果某相溫度比其他相高出10℃以上,該相可能存在接觸不良。再次看溫度變化趨勢,如果某臺斷路器的溫度持續上升,即使尚未超過報警值也應引起重視。最后要結合負載電流分析,在負載電流不變的情況下溫度異常升高,或者負載電流增加不大但溫度升高明顯,都提示斷路器可能存在故障隱患。
光纖測溫?cái)?shù)據怎么分析利用
斷路器熒光光纖測溫系統積累的歷史數據是寶貴的資產,可以進行多維度的分析利用。建立斷路器溫度數據庫,記錄每臺斷路器在不同負載條件下的溫度表現,形成溫度特性曲線。通過橫向?qū)Ρ?可以識別出溫度異常的斷路器,及時安排檢修。通過縱向?qū)Ρ?可以發現單臺斷路器溫度隨時間的變化趨勢,評估觸頭劣化速度。將溫度數據與斷路器操作次數、負載電流、環境溫度等參數關聯分析,可以建立斷路器狀態評估模型,科學預測斷路器的剩余壽命和檢修需求。這些數據還可以為新設備選型、容量配置提供參考依據。
測溫系統維護周期建議
斷路器熒光光纖測溫系統建議每年進行一次全面維護和校準。維護內容包括:檢查所有光纖探頭的安裝牢固性,有無松動脫落跡象;清潔光纖連接器,確保光路通暢;使用標準溫度源對系統進行校準,驗證測量精度是否保持在±1℃范圍內;測試報警功能,模擬超溫情況檢查報警是否正常觸發;檢查通信功能,確保數據能夠正常上傳;備份歷史溫度數據,防止數據丟失。對于運行環境惡劣的戶外斷路器,維護周期可以縮短到半年一次。維護記錄應完整保存,作為系統運行檔案的重要組成部分。
斷路器測溫技術發展方向
測溫系統智能診斷功能
斷路器熒光光纖測溫系統正在向智能化方向發展,不僅僅是簡單的溫度監測和報警。通過積累大量的溫度數據和故障案例,系統可以建立斷路器故障診斷專家?guī)臁．?dāng)檢測到溫度異常時,系統自動分析溫度變化模式,結合斷路器的運行參數,判斷可能的故障類型:是觸頭接觸不良、壓力不足、還是機構故障。系統還可以根據溫度上升速率,預測故障發生的時間窗口,為檢修計劃制定提供決策支持。這種智能診斷功能可以大大減輕運維人員的工作負擔,提高故障判斷的準確性。
斷路器多參量綜合監測
單一的溫度監測雖然有效,但結合其他參數可以更全面地評估斷路器健康狀態。熒光光纖測溫系統正在與斷路器機械特性監測、分合閘線圈電流監測、操作次數記錄等功能集成,形成斷路器狀態綜合監測平臺。例如,觸頭溫度升高的同時如果檢測到分閘時間延長、機構卡澀,就能快速定位為機械故障導致觸頭壓力不足。溫度異常而機械特性正常,則更可能是觸頭燒蝕問題。多參量關聯分析為斷路器故障診斷提供了更準確的判斷依據,避免誤判和漏判。
移動端和云平臺應用
斷路器熒光光纖測溫系統正在擁抱互聯網技術,實現移動化和云端化。運維人員可以通過手機APP隨時隨地查看所有斷路器的實時溫度,系統自動推送異常報警信息到手機,即使不在現場也能第一時間掌握設備狀態。多個變電站或配電室的斷路器溫度數據匯總到云平臺后,可以進行大數據分析,橫向?qū)Ρ炔煌貐^(qū)、不同廠家、不同型號斷路器的溫度表現,為設備選型和批量采購提供參考。云平臺還可以提供專家遠程診斷服務,當出現復雜的溫度異常情況時,可以申請專家在線分析,快速給出處理建議。
如何選擇斷路器光纖測溫方案
選擇斷路器測溫系統考慮因素
選擇斷路器熒光光纖測溫系統時需要綜合考慮多方面因素。系統的測量精度是首要指標,±1℃以內的精度是基本要求,精度越高越能及早發現觸頭劣化的細微變化。系統可靠性同樣重要,包括光纖探頭的耐溫性能、抗振動性能,光電模塊的穩定性,整機的平均無故障時間等。安裝工藝的成熟度直接影響實施效果,優秀的斷路器光纖測溫方案應該針對不同類型斷路器提供專用的安裝工具和詳細的操作指南。軟件功能要齊全,應具備溫度實時監測、歷史數據存儲、曲線顯示、趨勢分析、多級報警、遠程通信等功能。
為什么要選擇專業供應商
斷路器光纖測溫系統的選擇關系到配電系統的安全可靠,選擇專業的熒光光纖測溫系統供應商至關重要。專業廠家對不同類型斷路器的結構特點、發熱機理、測點布置原則有深入研究,能夠提供針對性的測溫解決方案。安裝團隊需要熟悉斷路器內部結構和安裝工藝要求,確保光纖探頭安裝在最能反映觸頭溫度的位置,固定方式牢固可靠不影響斷路器動作。售后服務能力不可忽視,斷路器測溫系統長期運行中可能遇到各種問題,能否得到及時專業的技術支持直接影響系統的實用價值。專業供應商還能提供定期巡檢、數據分析、故障診斷等增值服務。
獲取斷路器測溫專業支持
如果您正在為斷路器溫度監測方案選型而考慮,希望了解如何針對您的具體斷路器配置合適的熒光光纖測溫系統,本站擁有豐富的斷路器測溫項目實施經驗,已為眾多變電站、配電室、工業企業成功部署了斷路器光纖測溫解決方案。我們的技術團隊熟悉各種類型斷路器的測溫技術要求,可以根據您的斷路器型號、電壓等級、安裝環境等具體情況,提供定制化的光纖測溫系統方案設計和全程技術服務,確保測溫系統安全可靠、測量準確、運行穩定。
歡迎通過本站聯系方式咨詢,我們將為您提供專業的斷路器熒光光纖測溫技術建議和詳細的實施方案。
免責聲明:本文內容僅供技術交流和參考,不構成任何產品選購建議或技術實施指導。斷路器熒光光纖測溫系統的設計、安裝和調試必須由具備相應資質的專業單位和人員執行,必須嚴格遵守國家電力安全工作規程和相關技術標準。文中提及的熒光光纖測溫技術參數、應用案例等信息基于行業一般經驗,具體項目實施時應根據實際情況進行專業評估和方案設計。斷路器設備涉及高壓電氣安全,任何測溫系統的安裝維護工作都必須在停電或采取充分安全措施的前提下進行,確保人員和設備安全。本站對因使用本文信息而產生的任何直接或間接損失不承擔責任。如需實施斷路器溫度監測相關項目,請務必咨詢具備電力工程資質的專業技術人員并進行充分的技術和安全論證。
